تفاوت ستون معماری و ستون سازه در Revit

امروز با آموزش رویت در زمینه تفاوت تفاوت ستون معماری و سازه در Revit در خدمت شما هستیم.

بدر این مقاله قصد  داریم این سوال پاسخ می دیم که این ستون های چه تفاوت هایی باهم دارن؟

چه در اجرا و چه در مدلسازی؟

و در چه مواقعی باید از هر کدام از این ستون ها استفاده کرد؟

نحوه اتصال این ستون های به چه شکل است؟

برای پاسخ به سوالات بالا و یافتن تفاوت ستون ها در Revit ! کافیه ادامه مطلب رو مصالعه کنید.



باتوجه به اسم ستون ها در رویت میتوان نتیجه گرفت، ستون معماری در قسمت های داخلی ساختمان و

یا بیشتر درموقعیت های آزاد در پروژه قراردارد که عموما جنبه ی تزییناتی دارد

البته درون هر ستون معماری یک ستون سازه برای بارگذاری میتوان جایگذاری نمود،

اما غیر از بارگذاری تفاوت ستون معماری با سازه، را میتوان در اتصال با دیوار مشاهده نمود.

یه عنوان مثال اگر ستون های اصلی ساختمان را ستونمعماری درنظر بگیرید در هنگام اتصال ستون با دیوار، ستون معماری لایه ها و متریال دیوار را به خود نسبت می دهد،

اما ستون سازه به عنوان یک مولفه ی جداگانه، کاملا مستقل نسبت به دیوار قرار میگیرد.

پس بهتر است حتما ستون های اصلی پروژه را ستون سازه درنظر بگیرید.

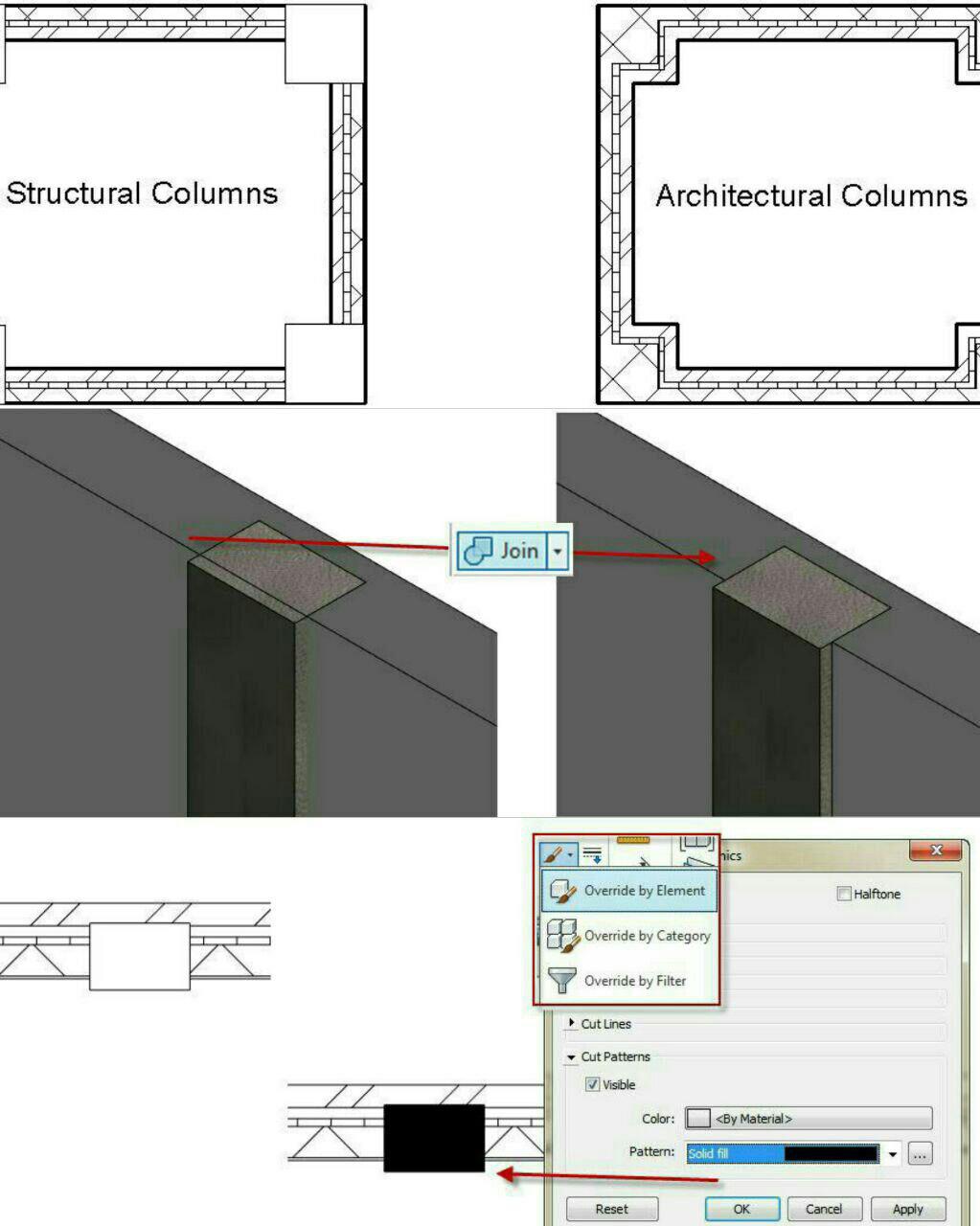

در تصویر زیر می تواتید تفاوت ستون سازه و  معماری را نسبت به دیوار مجاور مشاهده کنید

پس از جایگذاری ستون سازه درون دیوار، برای اتصال بهتر و حذف قسمت اضافی دیوار نسبت به ستون میتوانید، دیوار و ستون را نسبت به هم join کنید

درنهایت اگر میخواهید در پلان، ستون های شما بیشتر نمایان باشد میتوانید تمامی ستون ها را انتخاب کرده و یک بافت هاشور و یا رنگ به ستون سازه نسبت دهید??

 ستون معماری وسازه
تفاوت ستون معماری وسازه



بخش های مختلف آموزش رویت  ار مبتدی تا پیشرفته را می توانید از اینجا دنبال کنید!!
